4. 지도좌표계

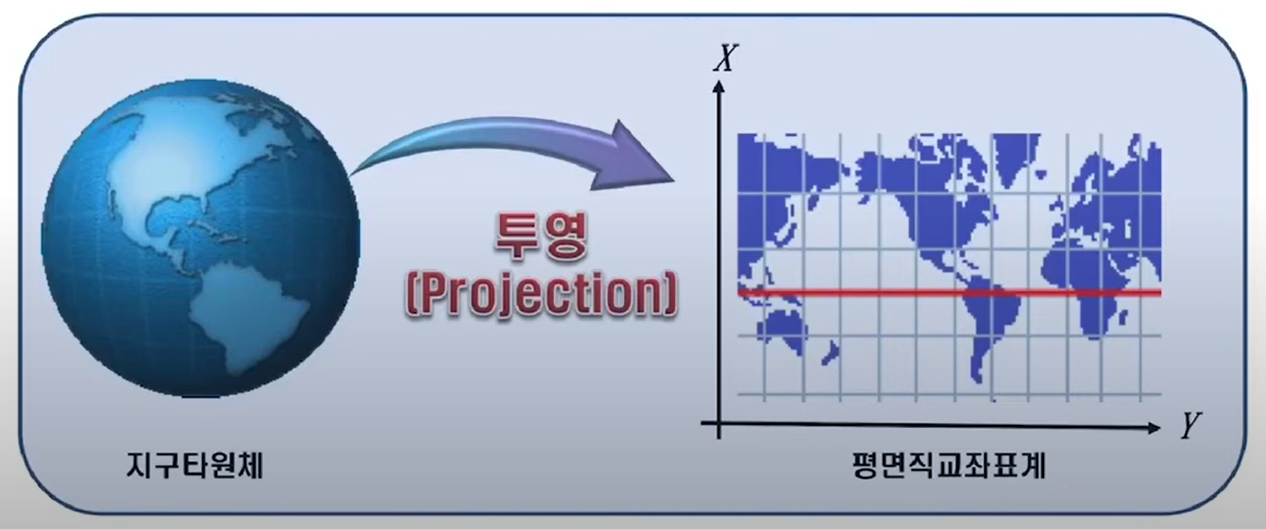

투영(projection)이란?

• 곡면인 지구 표면을 평면상으로 변환하여 작도하는 것
• 투명한 지구본 안에 광원을 두고서 비춰진 그림자를 평면상에 옮긴 것
• 3차원인 실제 지형을 적절한 축적의 2차원 평면 지도로 바꾸는 과정
• 비틀림(왜곡)을 최소화하면서 곡면을 평면으로 변환하는 방법

즉, 3차원 상의 위치를 2차원 상의 위치로 표현





지도좌표계(평면 직각좌표계, 2차원 직각좌표계)

• 타원체(곡면)상의 위치를 평면으로 투영한 좌표계
• 남북을 x축, 동서를 y축
• 격자(grid) 시스템(하나하나의 가로, 세로 선을 통해서 네모난 형태의 격자로 표현됨)

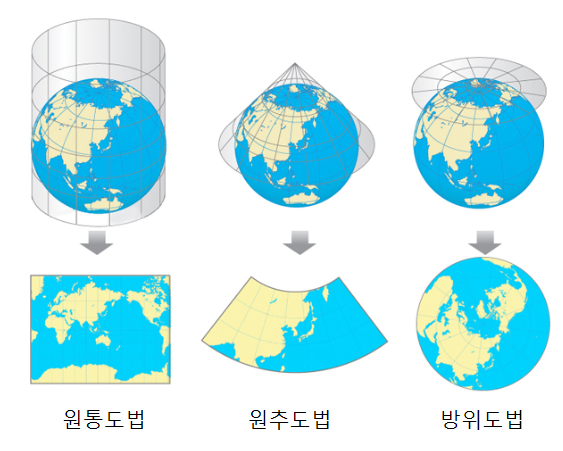

투영법의 종류

• 원통도법: 타원체를 원기둥에 감싸 원기둥에 대응되는 지구의 위치를 2차원 지도로 표현
• 원추도법: 타원체를 원뿔에 데서 대응되는 지구의 위치를 2차원 지도로 표현
• 방위도법: 특정 지역을 평면으로 접하게 한 후 대응되는 지구의 위치를 2차원 지도로 표현



TM, UTM은 '원통도법'을 사용한다. 만약, 우리가 관심있는 지역이 극지역이면 방위도법을 주로 사용하며 우리나라의 경우 극지방에 있지 않기 때문에 전반적으로 잘 맞는 원통도법을 사용한다.

즉, 극단적인 지역이 아닌 대다수의 평범한 지역의 경우 원통도법을 사용한다.
